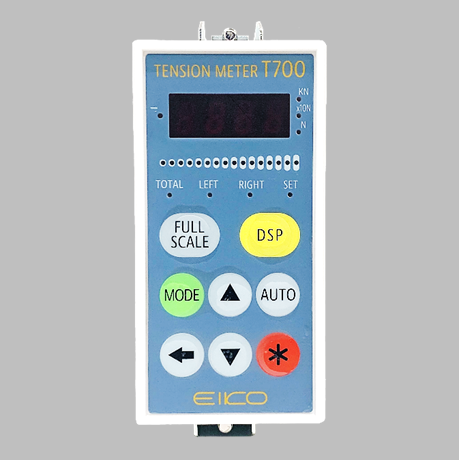

T700
テンションメーター T700 は、紙、布、繊維、フィルム、ゴム、金属などのシート状加工材料の走行中テンションを表示するとともに、記録計、外部メーター、シーケンサ等にアナログ信号を出力する装置です。
T700の特徴
- 即納可
- コンパクト
- 扉取付可
- アナログ出力
- T300上位互換
- 従来機T300(以下、T300)から65%減の軽量化を実現。
- 表示分解能がT300より向上。
- 出力モードが多様化。出力応答周波数も設定可能に。
- 操作性、見やすさがT300より向上。
- IoT機能搭載※1
- オートゼロ、オートスケール調整機能搭載。
- T300と互換性あり。
- LSPシリーズ、LAシリーズのテンション検出器の使用が可能。
T700の製品スペック
| 型式 | T700 |
|---|---|
| 電源 | 電圧：AC85～264v 周波数：50/60Hz |

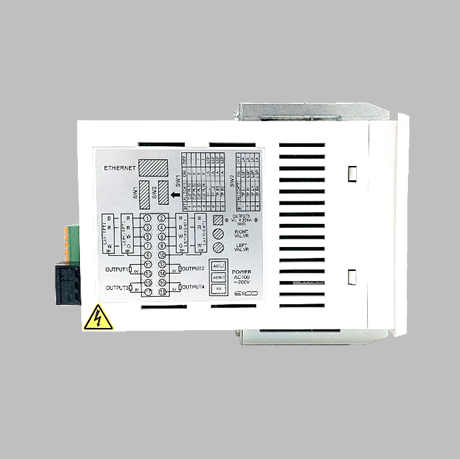

| 出力 | テンション出力 出力１～４についてトータル、レフト側、ライト側より選択 0~10V(可変)電圧出力、1~5V電圧出力、0~1mA(可変)電流出力より選択 出力１については4~20mA電流出力も選択可能 出力応答周波数は0.01Hz～9.99Hzまで設定可能 |
| 表示 | 端数処理機能、ゼロサプレス機能、平均化機能 表示パターン：〇〇〇〇、〇〇〇.〇、〇〇.〇〇、〇.〇〇〇より選択 表示単位 ：N、ｘ10N、kN より選択 表示応答周波数は0.01Hz～9.99Hzまで設定可能 |
調整 | オートゼロ・オートスケール機能 ワンタッチでテンション検出器のゼロ・スケール調整が可能 |
| 使用周囲環境 | 使用周囲温度：0～50℃ 使用周囲湿度：30～90％（結露のないこと） 使用雰囲気：腐食性ガスのないこと |
| 質量 | 0.35kg |
| 寸法(W×H×D) | 48 x 96 x 140mm （端子台含む165mm） 取付穴寸法（ＷxＨ）:45 x 92 mm |
| 消費電力 | 30VA |
| ノイズ耐量 | 電源ノイズ ：1500Vp-p、パルス幅 1μsec、立上り時間 1nsec以下 ケーブルノイズ：1000Vp-p、パルス幅 1μsec、立上り時間 1nsec以下 静電気ノイズ ：8000V以上、10回 |

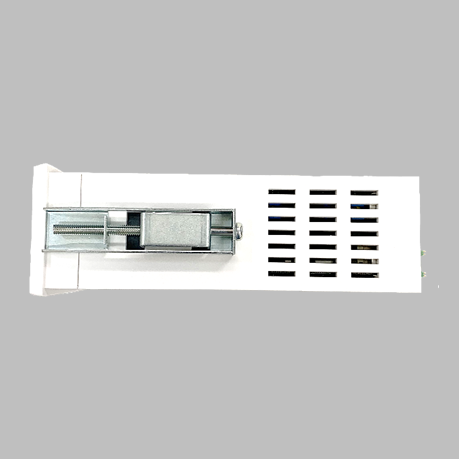

| 取付 | パネル取付け |
| ＩｏＴ機能 ※1 | イーサネット通信標準搭載 PC上の専用ソフト(エンジニアリングツール)を使ってテンション値の ロギング可能、パラメータ設定可能 ※1 IoT機能は今後、搭載予定です。現在はご使用できません。 |
