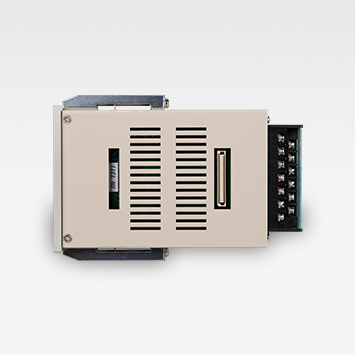

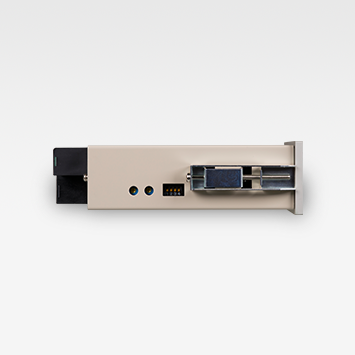

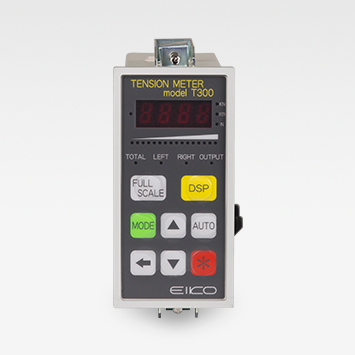

T300
テンションメーター T300 の後継機種は T700 です。
テンションメーター T300 は、紙、布、繊維、フィルム、ゴム、金属などのシート状加工材料の走行中テンションを表示するとともに、記録計、外部メーター、シーケンサ等に出力する装置です。
T300の特徴
- コンパクト
- 扉取付可
- アナログ出力
- 従来機種と比べて大幅に小型化したパネルマウントタイプ
- テンション検出器はLSシリーズ及びLAシリーズ、いずれも接続可能
- オートゼロ・オートスケール機能によりワンタッチで調整が可能
- テンション信号はトータル（2系統）に加え、レフト側・ライト側を各々出力
- 出力は電圧出力・電流出力を選択可能、応答周波数も選択可能
T300の製品スペック
| 型式 | T300 |
|---|---|
| 電源 | 電圧：AC85～264v 周波数：50/60Hz |
| 出力 | ●テンション出力 トータル（2系統）、レフト及びライト出力 0～10v（可変）電圧出力、0～1mA（可変）電流出力 1～5v電圧出力 より選択 |
| 使用周囲環境 | 使用周囲温度：0～50℃ 使用周囲湿度：30～90％（結露のないこと） 使用雰囲気：腐食性ガスのないこと |
| 質量 | 約1Kg |
| 寸法(W×H×D) | 48 x 96 x 140mm （端子台含む165mm） 取付穴寸法（ＷxＨ）:45 x 92 mm |
| 消費電力 | 30VA |
| ノイズ耐量 | 電源ノイズ：1200Vp-p、パルス幅：1μsec、1nsec ケーブルノイズ：500Vp-p、パルス幅：1μsec、1nsec 静電気ノイズ：8000v以上、10回 |
| 取付 | パネル取付 |
| 耐振動 | 振動数：10～55Hz 振動の大きさ：振幅0.075mm XYZ各方向10サイクル |
| 耐衝撃 | ピーク加速度：15G 作用時間：11msec XYZ各方向1回 |
