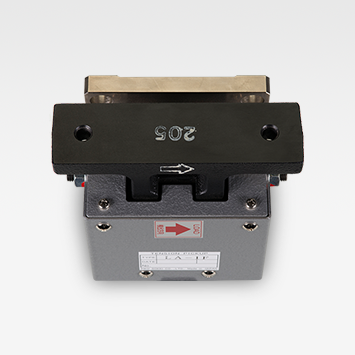

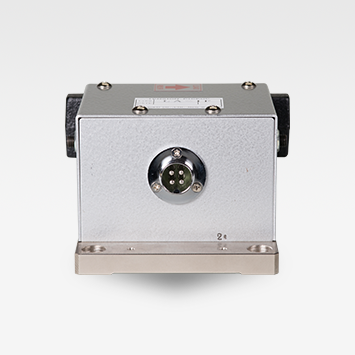

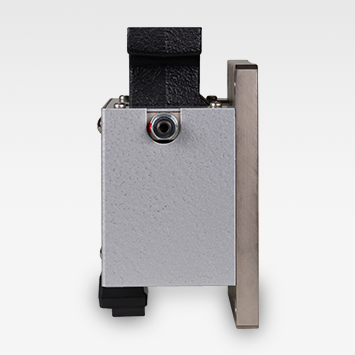

LA
本検出器はシート等を走行させる機械の1本のローラの両端に取付け張力を検出します。
差動トランス方式、平行バネ式検出器です。
1971年から生産し続けるロングセラー商品。
LAの特徴
- ロングセラー
- 即納可
- 大容量
- ベアリング受け型
- 安価、高寿命。
- 軸受けは主にピローブロックを使用しますが特殊軸受けにも対応します。
- 片持ち式検出器としても対応可能。（プーリ等）
- 内部に使用されている検出バネは、容量と検出力により計算された厚さのバネを選択し組み込みます。
LAの製品スペック
| 型式 | LA-0、LA-1、LA-2、LA-3 |
|---|---|
| 使用周囲環境 | 常温、常湿 |
| 質量 | LA-0：約1.9Kg（1個） LA-1：約5Kg（1個） LA-2：約25Kg（1個） LA-3：約50Kg（1個） |
| 寸法(W×H×D) | LA-0：118X140X62.6（UCP205用） LA-1：162X170X86.1（UCP207用） LA-2：311.2Ｘ270Ｘ122.1（UCP-213用） LA-3：330+＆Ｘ270Ｘ174.5（専用ヘッド除く寸法） |
| 検出容量 | LA-0：100N（1set2個の場合） LA-1：3KN（1set2個の場合） LA-2：9KN（1set2個の場合） LA-3：20KN（1set2個の場合） |
| 非直線性 | ±2％（fs）以下 |
| ヒステリシス | ±2％（fs）以下 |
