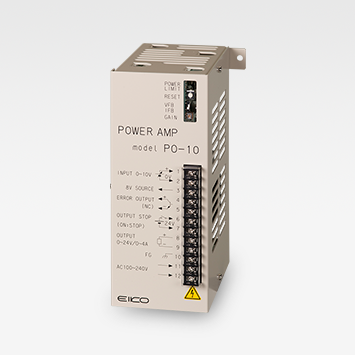

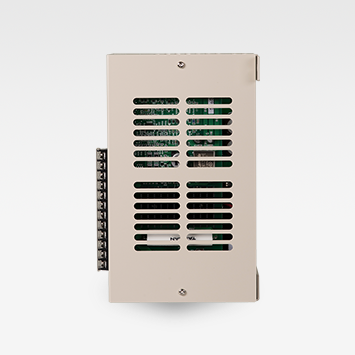

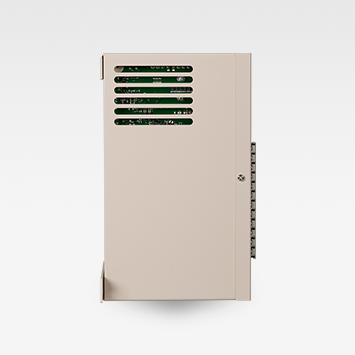

PO-10
パワーアンプ PO-10は定電流・定電圧制御、両方式での制御が可能なパワーアンプです。
PO-10の特徴
- 新製品
- 即納可
- アナログ入力
- 互換性有り
- 従来機PO-8Bの機能を継承しています
- パワーアンプ出力は定格DC24V 4A、最大DC30V 5A
- 定電流制御方式・定電圧制御方式を切り替えて使用
- 入力信号レベルは0～10Vの間で可変
PO-10の製品スペック
| 型式 | PO-10 |
|---|---|
| 電源 | AC100～240V（-15～10%）50/60Hz ●外付ボリューム用電源 +8V固定、ボリューム：抵抗値2KΩ～10KΩ |
| 入力 | ●入力信号 0～10Ｖ（可変）入力抵抗10KΩ |
| 出力 | ●出力電流 定格：0～4A、最大5A ●出力電圧 定格：0～24V、最大30V ●出力入り切り機能 入力オープンで出力入り、24V印加で出力切り 配線はツイストペアを使い、長さを3m以内とする ●過電流検出出力 正常時ON（出力接点容量：15V 50mA） |
| 使用周囲環境 | 使用周囲温度：0～50℃ 使用周囲湿度：35～85%（結露のないこと） |
| 質量 | 約1.5Kg |
| 寸法(W×H×D) | 105 x 190 x 115mm （端子台含む124mm） |
| 消費電力 | 最大240W |
| 制御特徴 | 定電流制御 及び 定電圧制御 スイッチ切替えで選択 |
| 保護機能 | 通常は6Aで電流制限される。 故障等により6.6Aを超えた場合は過電流検出回路が働き出力を遮断する。 |
